ESN- Raccordo per coperture piatte

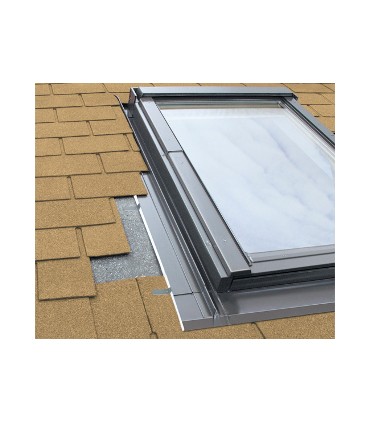

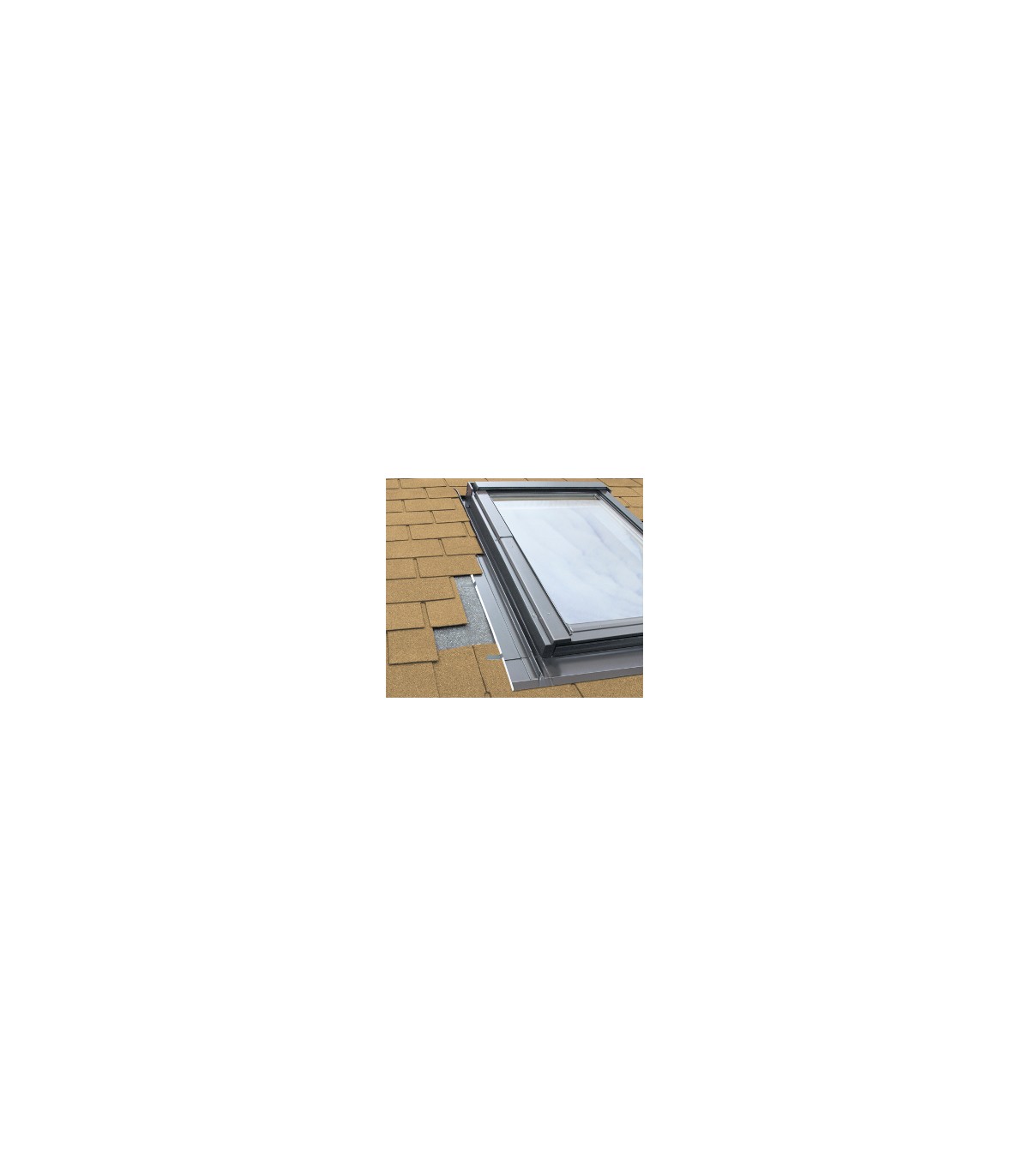

Il raccordo ES consente il collegamento impermeabile della finestra con copertura di tetto piatta come: manto bituminoso, tegole bituminose, ardesie di spessore fino a 10 mm (2 strati di 5 mm).

Il raccordo è adatto per il montaggio di una singola finestra da tetto. È disponibile anche in versione modulare per assemblare le finestre in gruppi: profondità di montaggio N e V i collegamenti orizzontali, verticali e a blocchi. La distanza standard tre le finestre in verticale e orizzontale è di 10 cm. Questo raccordo è disponibile in diversi tipi che permettono di montare la finestra su due profondità diverse: N (+3 cm), V (0). La profondità standard per il montaggio della finestra con l'utilizzo del raccordo ES è quella V - versione ESV.

Montaggio sul tetto con pendenza da 15° a 90° per la profondità di montaggio N e V.

Il raccordo è composto da quattro elementi fondamentali (un elemento inferiore, due laterali e uno superiore). L’elemento inferiore è dotato di una massa plastica incollata dal basso che consente di incollarlo alla copertura del tetto. Ciò garantisce l’impermeabilità di collegamento.

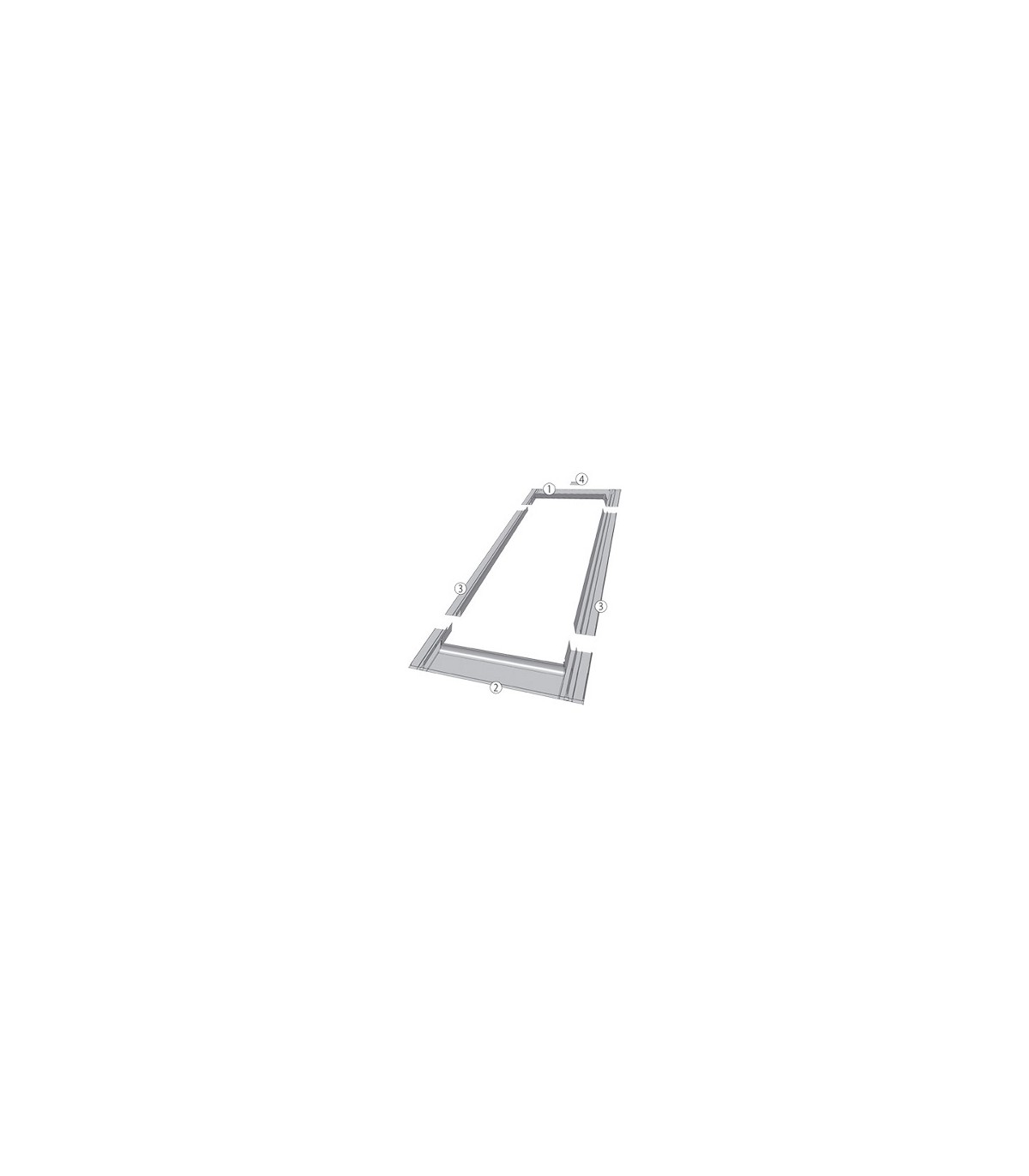

Elementi del raccordo:

1 — elemento superiore del raccordo;

2 — elemento inferiore del raccordo;

3 — elementi laterali del raccordo;

4 — strisce di lamiera per fissare il raccordo.
