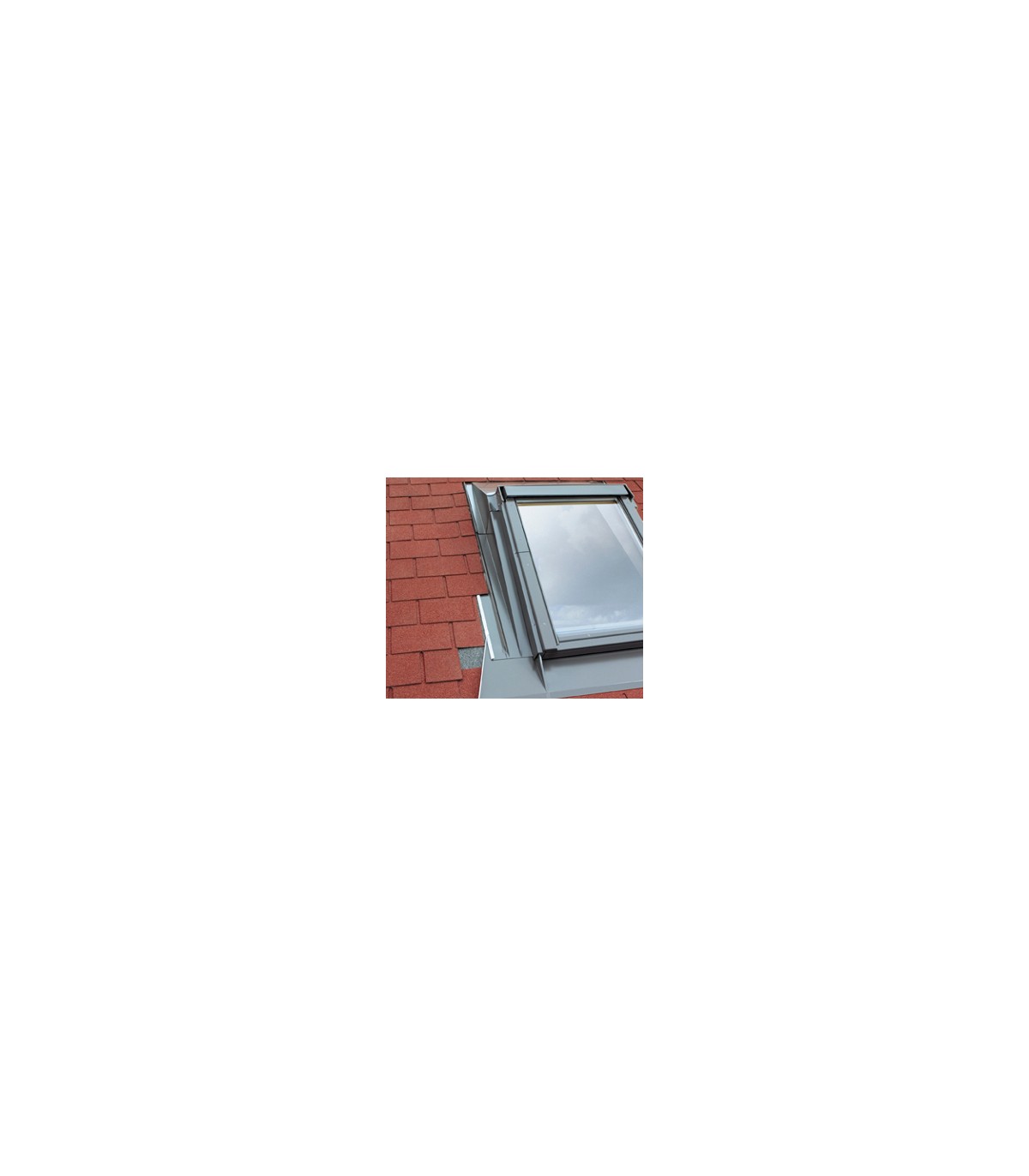

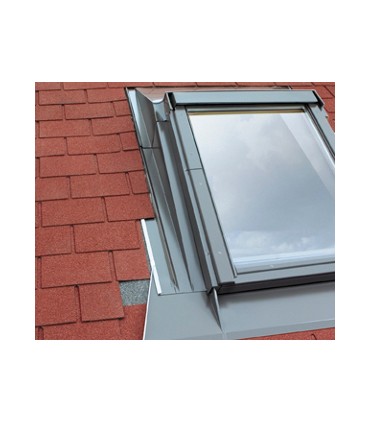

EZA-P Raccordo rialzato di 10° per coperture sagomate fino 45 mm

l raccordo EH consente il collegamento impermeabile della finestra con le coperture del tetto profilate: come tegola o lamiera ondulata. Può essere usato per le coperture con la sagomatura alta fino a 45 mm.

Per standard è indicato per il montaggio di una singola finestra da tetto. È disponibile anche in versione modulare per assemblare le finestre in gruppi orizzontali con la distanza tra le finestre di 20 cm.

Montaggio sul tetto con pendenza da 10° a 75°.

Il raccordo è composto da quattro elementi fondamentali (elemento inferiore, due laterali e uno superiore). L’elemento inferiore del raccordo è adattato al tipo di copertura del tetto utilizzato. Gli elementi superiori e laterali del raccordo hanno un materiale termoisolante incollato di fabbrica. Nel kit ci sono degli angolari grazie ai quali si può modificare l'inclinazione di montaggio della finestra rispetto alla falda del tetto. I raccordi del tipo EZA-P e EHA-P hanno delle staffe speciali incollate di fabbrica che garantiscono la protezione contro l'entrata della polvere, delle foglie e della neve.

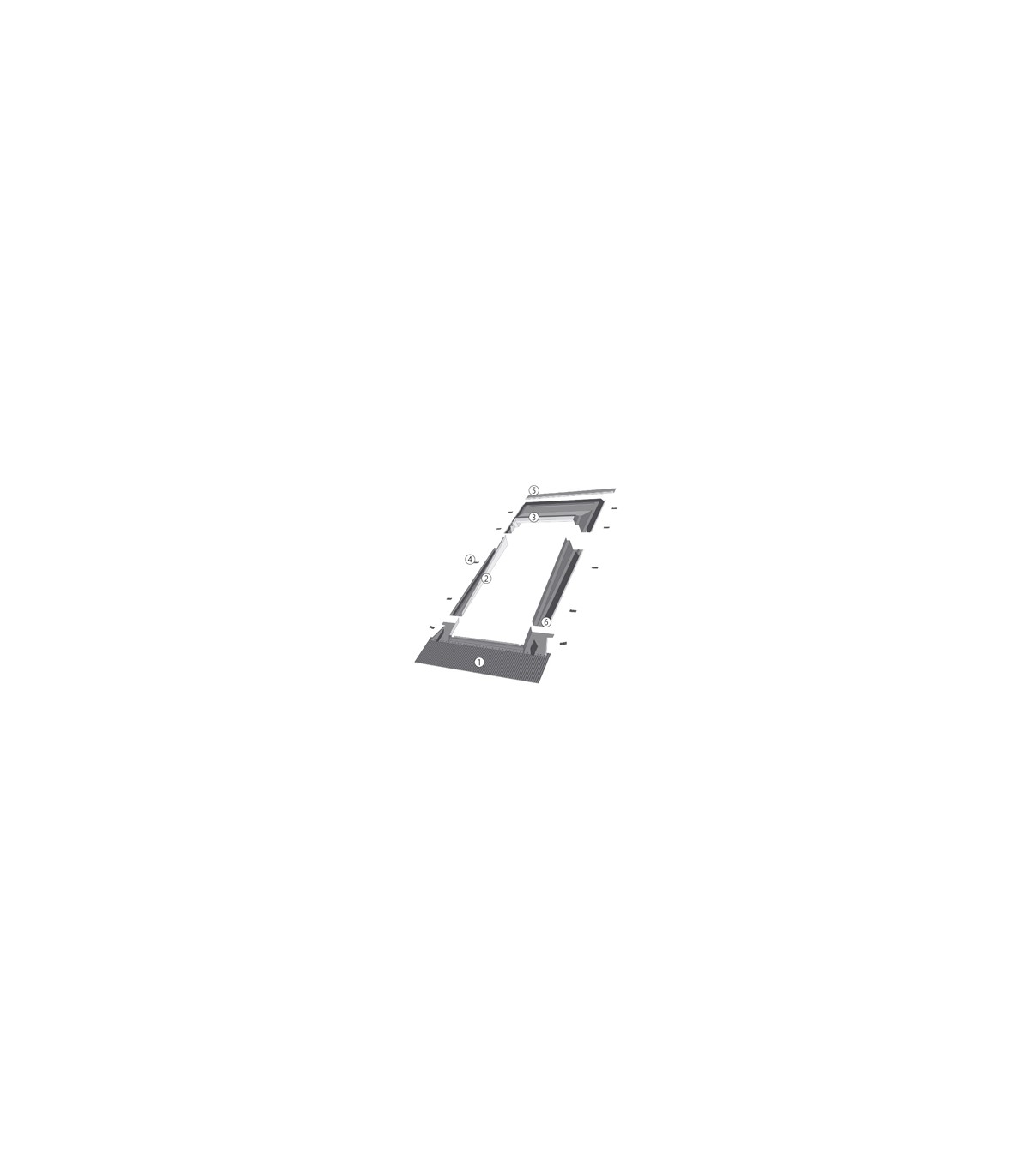

Elementi del raccordo:

1 — elemento inferiore del raccordo con un grembiule elastico;

2 — elemento laterale;

3 — elemento superiore del raccordo;

4 — strisce di lamiera per fissare il raccordo;

5 — grondaia per favorire lo scarica dell’acqua;

6 — elementi di tenuta
